面接触管幕

面接触管幕结构，由矩形或类似矩形钢管拼接而成，管间通过接触平面无缝隙贴合。其中，钢管至少包含两个接触平面，且其尺寸与相邻钢管接触平面的尺寸相适应，

而实现相邻钢管的接触平面无缝隙贴合；且在管幕钢管的外壁面上、沿一个接触平面的两个长边沿分别焊接有一条滑道，相邻两根钢管通过滑道固定连接。

 面接触管幕结构的施工方法：

步骤一、施工准备：依据设计管幕结构的形状，确定各类钢管的尺寸及需求数量，准备钢管、管幕钻机以及制作滑道的金属板条；

步骤二、在钢管上焊接滑道：焊接接触平面的两个长边沿分别焊接一条滑道；

步骤三、测量放线：依据设计管幕结构的形状和尺寸进行测量放线；

步骤四、管幕钻机就位：将可伸缩扩挖钻头装在管幕钻机上，管幕钻机按施工点位定位好；

步骤五、将加工好滑道的钢管内装入螺旋钻杆；

步骤六、将带有螺旋钻杆的钢管与管幕钻机连接好，可伸缩扩挖钻头处于收缩状态；

步骤七、将管幕钻机缓慢顶进直至可伸缩扩挖钻头顶住土体；

步骤八、开启管幕钻机旋转功能，使螺旋钻杆开始旋转；

步骤九、管幕钻机缓慢顶进，使可伸缩扩挖钻头在顶力的作用下打开切削臂，形成扩挖状态；

步骤十、根据施工情况调整顶进速度，直至单管顶进结束；

步骤十一、将下一根加工好滑道且装入螺旋钻杆的钢管的后端与管幕钻机连接好，前端与上根钢管连接好；

步骤十二、重复四至步骤十，直至下一孔施工结束，依次施工，直至整个管幕结构施工完成；

步骤十三、整体质检：对整个管幕结构进行整体质检，至此，新型面接触管幕结构施工完成。

该面接触管幕结构作为隧道超前支护结构，保证隧道开挖时的施工安全和地面构建筑物的稳定，与传统圆管幕结构不同的是其采用矩形或类似矩形钢管,拼接更方便、结构受力更强、超前支护效果更好等优势，施工过程利用可伸缩扩挖钻头，解决了非圆形钢管钻头切削盲区问题，利用高压水有效解决管内残留渣土清理难题。

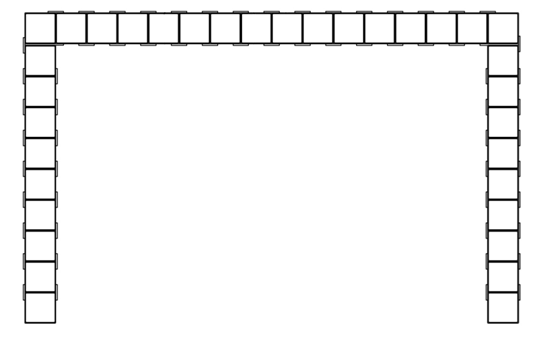

                             方形面接触管幕结构
