移动支护

日期:2016-06-18

                                    移动支护

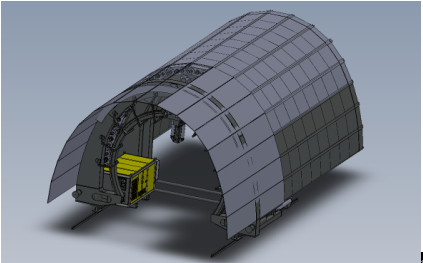

移动支护结构由多个箱体按照隧道外轮廓形状咬合拼接而成,箱体的尾部带有向后延伸的护盾。且每个箱体两侧设有相邻箱体之间可互为滑动的咬合构件,箱体内部各自设有掘进出土装置。

移动支护结构施工方法

步骤一:场地准备;

步骤二:箱体组结构的拼装及施工设备的安装调试

箱体组结构是根据隧道外轮廓形状、将多个箱体通过箱体间的咬合构件拼接而成的环状结构;当多个箱体相互拼接形成箱体组结构后,其尾部的护盾形成护盾组结构;施工设备包括驱动箱体掘进设备、隧道掌子面开挖出土设备、预制件拼装设备或拱架安装及喷锚设备;

步骤三:移动支护结构就位及设备定位

移动支护结构就位包含箱体组结构在掌子面就位及隧道循环施工就位;隧道循环施工就位,是指箱体组结构在掌子面就位后,箱体组结构沿隧道轴线向前掘进到达预定位置,为后续隧道开挖-箱体掘进-预制件拼装或初支施工的循环施工做准备;

步骤四:在箱体组结构的保护下进行隧道开挖

将步骤三中形成的箱体组结构内部掌子面的土体开挖1-5米,每次开挖深度要小于箱体及护盾长度;

步骤五:箱体掘进

驱动单个箱体沿隧道轴向掘进,在掘进同时通过掘进钻具将土体收集排出,到达预定深度后进行下一箱体掘进,相邻箱体通过咬合构件进行咬合,并利用咬合构件作为互为滑动的轨道;如此依次将相互咬合拼接形成隧道支护外轮廓形状的所有箱体推入到预定深度;全部箱体推入土体后,相互咬合拼接的箱体和护盾形成的箱体组结构和护盾组结构将承担土体的压力,起到隧道临时支护作用;

步骤六:在箱体组结构和护盾组结构保护下进行预制件拼装或进行初支施工

在步骤五形成的护盾组结构和步骤三形成的箱体组结构的保护下利用预制件拼装设备将预制件安装成环,形成隧道衬砌;也可以不采用预制件拼装方式而用型钢拱架或格栅钢架现场架设,先形成隧道初支然后进行二次衬砌方式;

步骤七:重复步骤四至六,直至全部隧道施工完成。


特点:

1. 在咬合成环的箱体及其尾部护盾组成的移动支护结构的保护下可以安全快速地进行隧道开挖和衬砌。即该移动支护结构可实现滑动式隧道超前支护:隧道开挖、初支或二衬均可在移动支护结构的保护下进行;

2. 在复杂地层情况下无需多环实施隧道超前支护施工,无需反复进行设备的拆卸与安装,减少了费用,提高了工效;

3. 该移动支护结构保护下的隧道施工方法具有安全性及通用性等特点,方便易实施。

移动支护
