北京地铁9号线军事博物馆站区间

日期:2016-06-14

工程名称:地铁9号线军事博物馆站区间         径:φ500mm

旋喷长度:25                               数:26

工程概况:

水平旋喷桩施工技术要求:

1、水平旋喷桩位置偏差为±5cm

2、水平旋喷桩打设角度偏差2‰以内;

3、水平旋喷桩长不小于设计桩长;

4、成桩后桩体必须满足强度要求,桩体应确保连续,均匀达到止水效果;

5、水平旋喷桩应严格按照设计桩位、桩径、桩长和桩数施工;

6、对每根桩从钻孔至成桩做以下记录:施工日期、开钻时间、结束时间、旋喷压力、旋喷提升速度、桩长、注浆量;

7、施工前,现场应先进行两根成桩试验,通过试验桩掌握钻进速度、拔钻速度、旋喷速度、喷浆压力、单位时间喷浆量等技术参数,确定旋喷的均匀性,确定最佳施工参数和最佳施工工艺;

8、桩体施工过程要连续,不能间断,防止出现断桩,短桩现象的发生。如因机械故障或其它原因停机在30-120分钟的,应重复旋喷1m,超过2小时的,按断桩处理,应重新钻桩。

孔位布设参数:

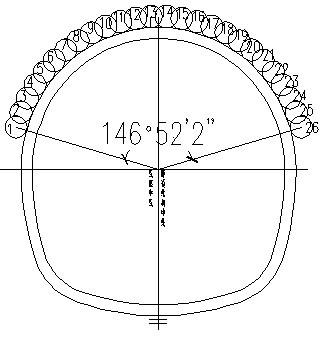

    1、在拱部约150°范围内开挖外轮廓250mm处布设水平旋喷桩,如上图所示共26颗。

    2、桩径φ500,桩间距350mm,相邻桩间相互咬合150mm,每颗桩长30m

3、水平旋喷桩无外插角,上挑1%
