深圳地铁五号线5303A（西大区间 ）土建工程
施工方法：水平旋喷桩施工 桩 径：φ500mm
旋喷长度：25米 孔 数：40个
工程概况：
一号永久风井为直墙割圆结构断面，一衬主体结构内净空尺寸为2孔3.5m ×6.1m。风井二衬主体结构3.5m×12.6m，底板层600mm,侧墙厚600mm，中隔墙厚1000mm(400 mm),结构高27.236m,二衬采用C30、S10模筑防水钢筋混凝土。
风道地质情况较差，上部为粉质粘土，在拱顶附近为中砂层，为加固拱部地层，现在拱部开挖轮廓上30cm，采用水平高压旋喷施工，确保风道安全进洞。
水平高压旋喷施工采用水平定向钻机打设水平孔，钻进至设计深度后，拔出钻杆同时通过喷嘴把配制好的浆液射到土体内，借助流体的冲击力削土层，使土体与水泥浆充分搅拌混合，胶结硬化后形成直径比较均匀，具有一定强度的桩体，从而使地层得到加固，当旋喷桩相互咬接后，便以同心圆形式在隧道拱顶及周边形成封闭的水平旋喷帷幕体，水平旋喷桩具有梁效应和土体改良加强效应，能够起到防流沙、抗滑移、防渗透的作用，保证隧道掘进安全。

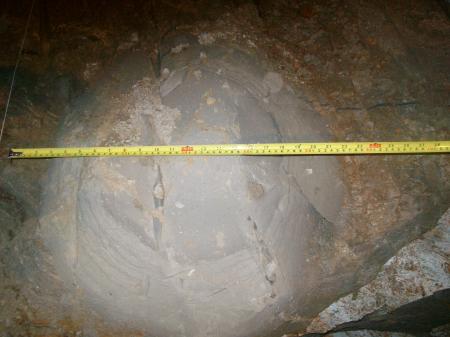

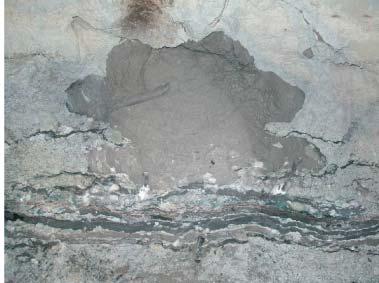

扩散效果 桩体长度
