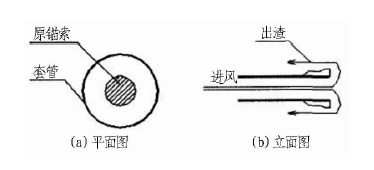

跟管钻进套取锚索工法原理

      跟管钻进套取锚索工法是一种新型拔除锚索的施工工艺，其采用地质钻探套管取芯的工作原理，将不规则的锚固体整体套在套管内，再将套管和锚固体一同拔出，每拔出一节套管，破碎一节水泥体，同时切断一节钢绞线，再拔再切，直至锚索全部拔除。钻孔角度尽量与原锚索轨迹一致，当钻至锚杆尾部时，便可轻松取出锚索，最后采用水泥砂浆封孔，保持土层的稳定。该方法可解决钢绞线被拉断的可能，同时也解决了施工量大和成本高的问题。

                                                                                                        跟管钻进套取锚索

  锚索拔除工艺技术

      施工前，首先进行试拔，以确定锚索的准确位置并确定相应的钻进参数，工艺步骤如下：

（1）套管旋切套取锚固体。采用全液压套管钻机，根据试拔步骤确定好钻机的相应钻具参数，如转速、旋转扭矩、推进扭矩、泵站压力等。将套管安装在套管钻机上，将入射角度调整为试拔阶段确定的锚索铺设角度，进行取芯式钻进，利用钻机旋转马达带动套管及钻头旋切锚固体周围土层，使钻机推进提升马达向前加尺，同时开动泥浆泵，泵送泥浆护壁排渣，测量计算出钻进深度，直至将全部长度的锚固体装入套管中，然后将套管及锚固体一同拔出。

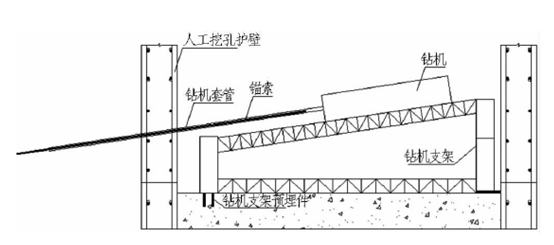

                                                                                                           钻机拔除锚索示意图

 （2）套管及锚固体的拔除

 套管拔除前，在套管四周安放承压钢板，避免在液压拔取套管时破坏护壁，影响井内安全。利用专用拔管机具套在套管上，锁紧套管锁片，开动液压泵站，给拔管机提供足够的动力，观察套管、拔管机具及泵站压力；套管松动后，注意观察套管拔出过程中周围支护结构及地面变化情况，在确定安全的情况下方可继续施工。在拔出一节套管后，将其卸掉，用电镐或风镐将水泥体破碎，切断钢绞线，然后进行下一环节的拔取，直至全部拔出。

（3）施工过程中，应注意泥浆的沉淀、循环利用及泥浆对井下安全的影响等问题。在井下应挖排浆沟，排浆沟连接沉淀坑。要及时对沉淀坑进行清渣，防止在循环利用泥浆过程中渣土含量过大造成抱钻或无法排渣，还应注意泥浆在井中对土层的浸泡，必要时在坑中铺设一层塑料膜，防止泥浆中的水分浸湿土层，扰动地层的稳定，造成安全问题。

（4）拔除工作完成后，应及时用水泥浆对锚索孔进行填充封堵。灌注水泥浆时应将注浆管插入孔底，防止孔内塌孔或渣土形成的封堵造成灌浆不实。

（5）为了防止套钻过程中锚索套断的情况发生，应注意以下事项：

      ①开始套钻的角度要略微抬高；

      ②要选用优质泥浆，观察返浆的含渣量；

      ③套钻过程中时刻观察钻杆变化，若钻进很轻松，说明钻机套到了没有锚固体的锚索，需及时停机观察。
